半導體視覺檢測系統的應用

        全球半導體行業的快速發展和需求的不斷增加，為半導體視覺檢測設備的機器視覺進入半導體行業提供了一個適當?shù)钠鯔C。半導體制造業是一個要求高精度、高功率、零誤差的行業。由于現代加工技術的快速發展，對檢測的需求越來越高，普通檢測技術不能滿足要求，機器視覺是集圖像處理、機械工程技術、控制、電光源照明、光學成像、傳感器、模擬和數字視頻技術、計算機硬件和軟件技術為一體的綜合技術，可以滿足半導體行業的檢測需求，可以快速準確地執行各種檢測功能，在半導體生產過程之中發揮重要作用。

　　一.視覺檢測設備和機器視覺在半導體生產中的具體應用：

　　半導體制造過程可分為后、中、之后三個階段。在這三個階段之中，機器視覺對于視覺檢測設備的每一個制造過程都至關重要。在前端和下方制造過程之中，視覺檢測設備的機器視覺主要用于精確定位和檢測。從下游芯片制造中的分揀和切割，到端子電路板的打印和修補，都依賴于對運動部件的高精度視覺測量來指導和定位。如果沒有精確的定位，就不可能生產出硅片。下方工藝是半導體工藝之中最重要的部分，最小尺度的測量也與機器視覺有關。如今，機器視覺在制造之后流程之中得到了廣泛應用。之后工序主要涉及晶圓的電測、切割、封裝、測試等工序。在切割以前，必須使用機器視覺檢測設備檢測晶圓并標記缺陷。在對切割過程進行檢測之后，需要一個機器視覺系統進行精確定位?；跈C器視覺技術的預對準技術。

　　二.半導體測試設備和視覺檢測系統在半導體行業的應用實例：

　　1.用于小型電子元器件、工業產品的外觀檢查，貼片產品的外觀測試，硅片的外觀測試。檢測內容包括印刷錯誤、內容錯誤、圖像錯誤、方向錯誤、漏印和表面缺陷。被測物體表面高速自動拍照之后，將數據傳送到計算機進行處理，找出有缺陷的產品。

　　2.在集成電路芯片和電子連接器平面度檢測中的應用。檢測引腳數量和幾何形狀，包括間距，寬度，高度，彎曲等。實現芯片連續、高效、快速的外觀檢測，提高檢測效率，節約人工成本，降低勞動強度，更重要的是保證檢測的準確性。

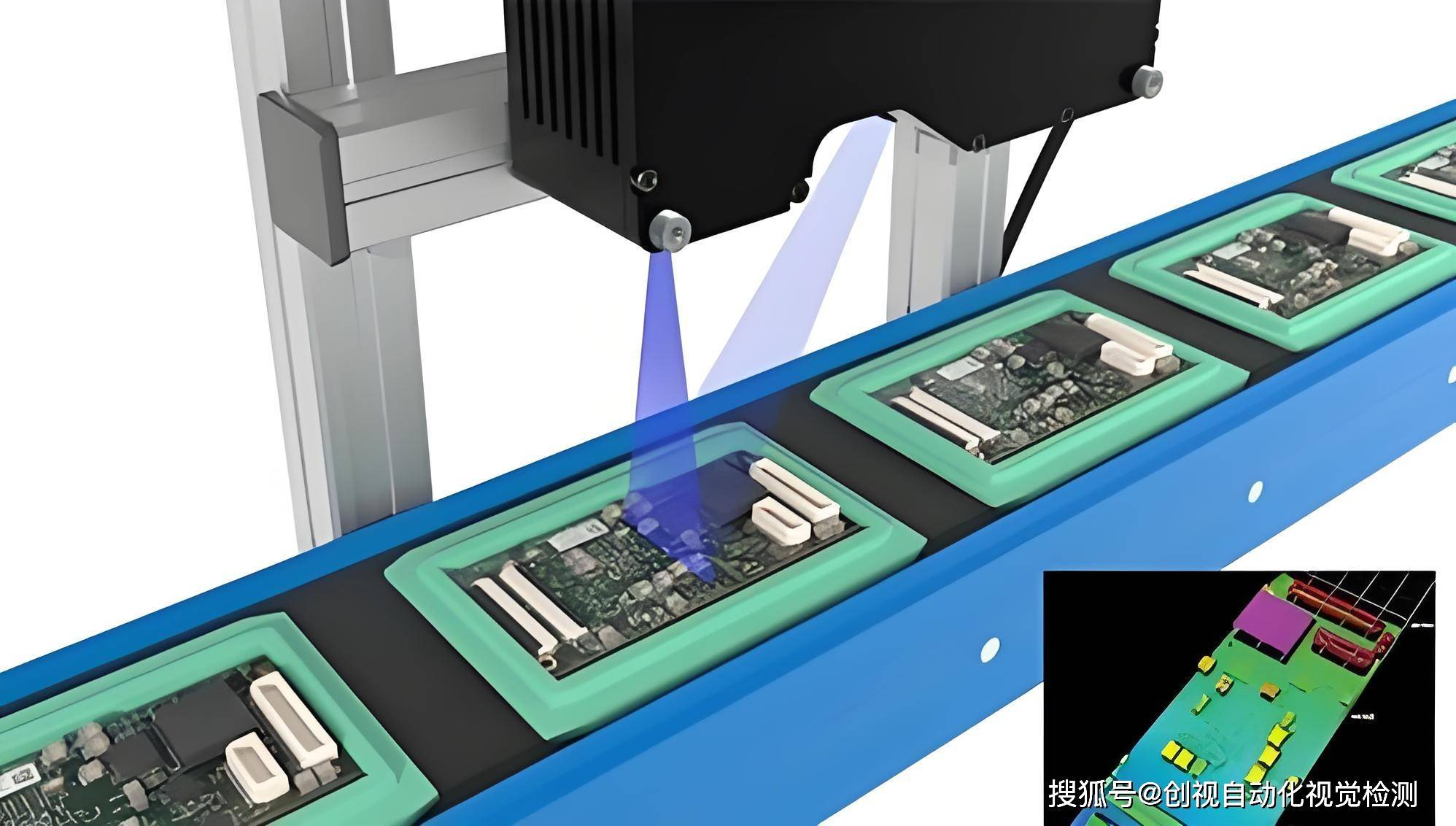

　　3.PCB微電腦通訊接口，SIM卡插槽。SMT元件放置，表面安裝，表面檢測。SP焊膏檢測，回流焊和波峰焊。檢測和測量電纜連接器的數量。
